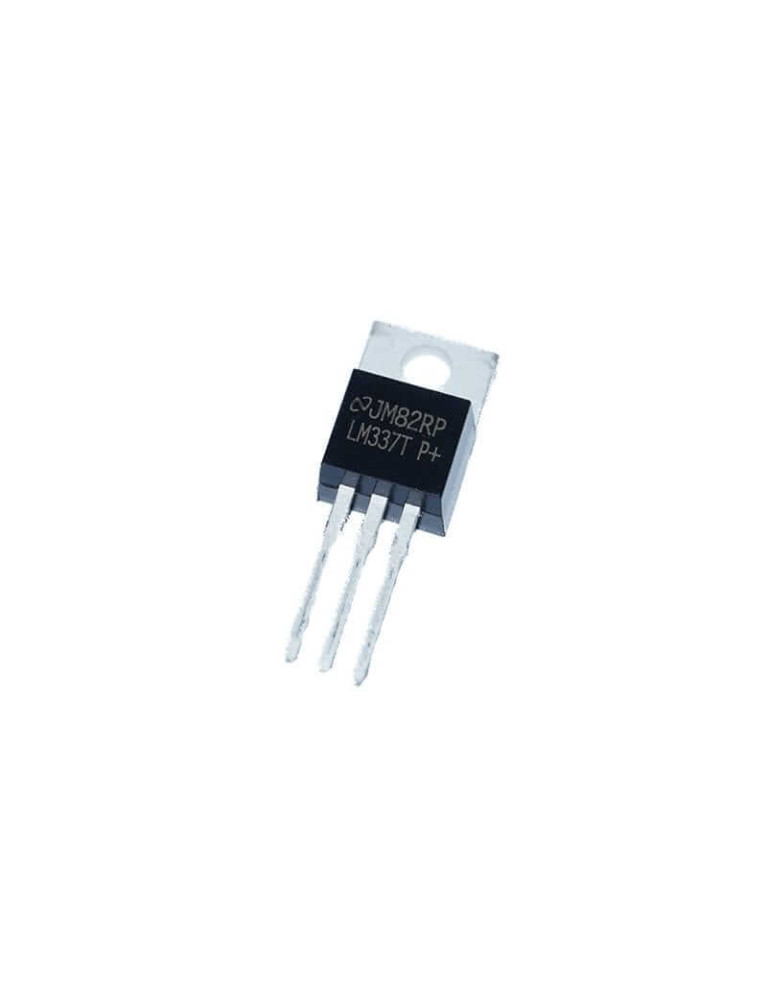

Circuito Integrado Regulador LM337

Código: LM337

Especificaciones:

• Tipo: Regulador lineal de voltaje negativo ajustable
• Encapsulado: TO-220
• Voltaje de salida: -1.25 V a -37 V (ajustable)
• Corriente máxima: 1.5 A (con disipador adecuado)
• Voltaje de entrada: Debe ser más negativo que la salida (normalmente hasta -40 V de diferencia)
• Protecciones integradas:
  • Limitación de corriente
  • Protección térmica
  • Protección contra cortocircuito
• Caída de voltaje (Dropout): Aproximadamente 2 a 3 V

Pinout (vista frontal)

Con el texto del integrado hacia ti:

1. ADJ (Adjust): Ajuste de voltaje.
2. IN (Input): Entrada de voltaje negativo.
3. OUT (Output): Salida regulada negativa.

Aplicaciones

• Fuentes de alimentación simétricas (±12 V, ±15 V).
• Equipos de audio.
• Amplificadores operacionales.
• Instrumentación.
• Laboratorios electrónicos.
