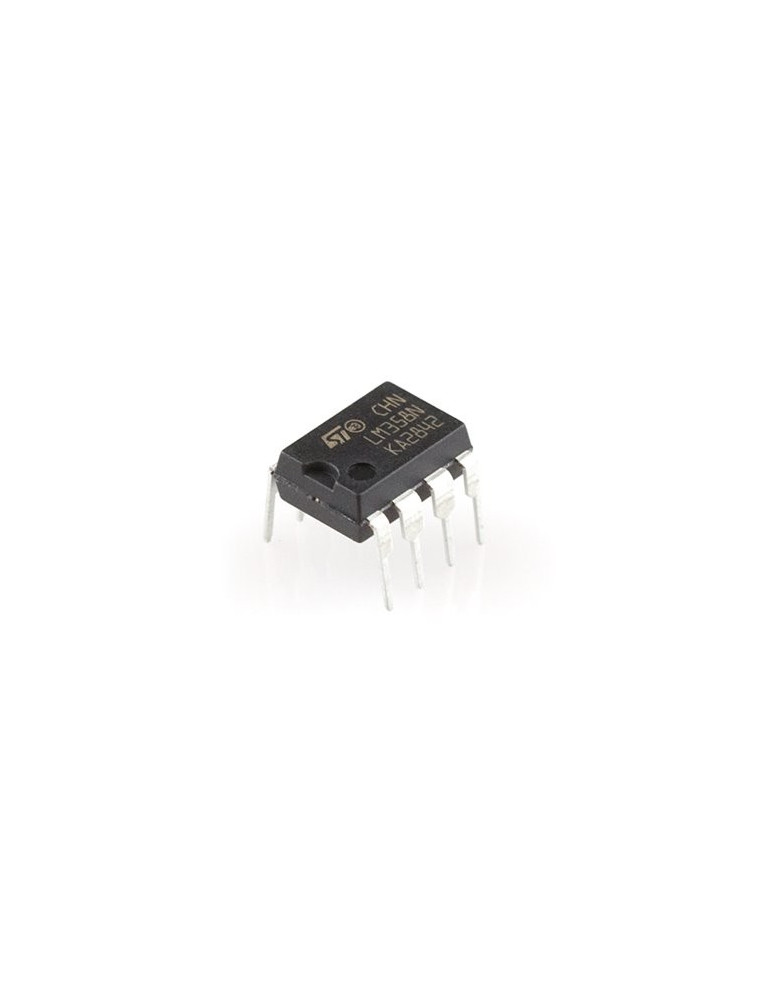

Circuito Integrado LM358

Código: LM358

Especificaciones:

• Tipo: Amplificador operacional doble (2 op-amps en un encapsulado)
• Encapsulado: DIP-8, SOIC-8, TSSOP-8 (según el fabricante)
• Voltaje de alimentación:
  •   Alimentación simple: 3 V a 32 V
  •   Alimentación dual: ±1.5 V a ±16 V
• Corriente de consumo: Aproximadamente 0.5 mA (ambos amplificadores)
• Ganancia en lazo abierto: ≈ 100 dB
• Ancho de banda (Gain Bandwidth Product): 1 MHz
• Slew Rate: 0.3 V/µs
• Voltaje de offset de entrada: Típico 2 mV
• Rango de temperatura: Depende de la versión (0–70 °C o -40–85 °C)
• Salida: Puede acercarse a tierra (GND), pero no llega completamente al voltaje positivo.

Aplicaciones comunes

• Amplificadores de señal
• Comparadores (aunque existen comparadores dedicados)
• Filtros activos
• Sensores
• Acondicionamiento de señales
• Controladores PID
• Fuentes de alimentación
• Instrumentación
• Proyectos con Arduino y ESP32
