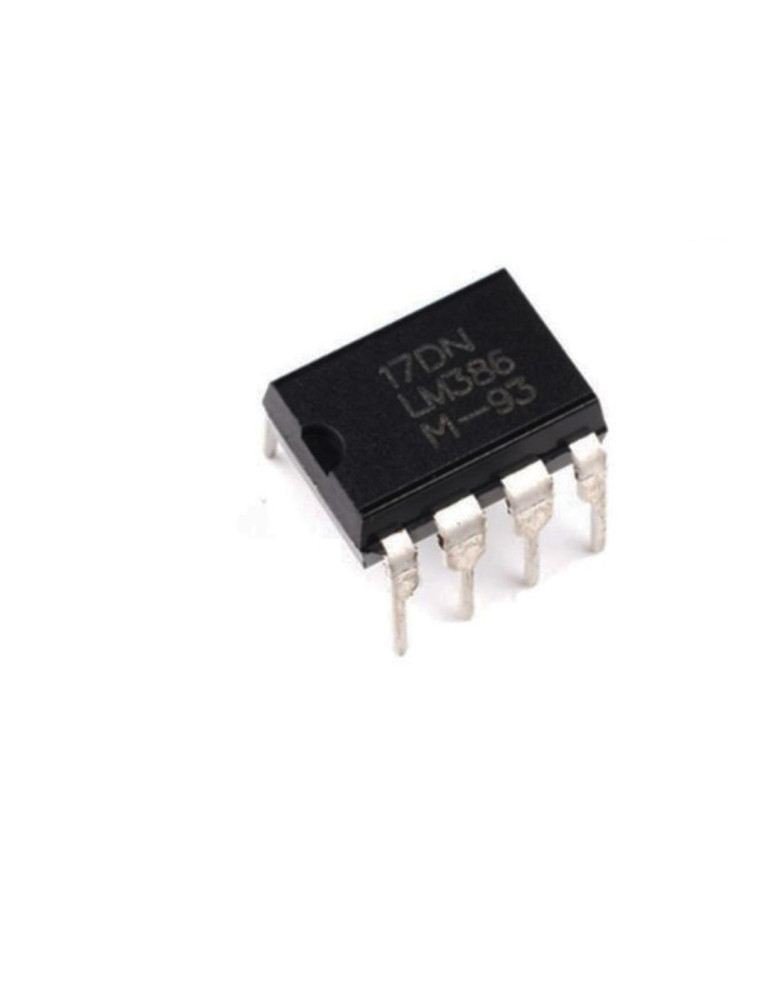

Circuito Integrado LM386

Código: LM386

Especificaciones técnicas

• Modelo: LM386N
• Tipo: Circuito integrado amplificador de audio
• Encapsulado: DIP-8 (8 pines)
• Voltaje de alimentación:
  • 4V a 12V (versión LM386N-1)
  • Algunas versiones admiten hasta 18V
• Ganancia de voltaje:
  • 20 (26 dB) por defecto
  • Ajustable hasta 200 (46 dB) mediante un condensador entre los pines 1 y 8
• Potencia de salida:
  • Hasta 0.5 W aproximadamente (dependiendo del voltaje y la carga)
• Impedancia de carga recomendada:
  • 4 Ω, 8 Ω o 32 Ω
• Consumo en reposo:
  • Aproximadamente 4 mA
• Respuesta en frecuencia:
  • 20 Hz a 300 kHz (aprox.)
• Temperatura de operación:
  • 0 °C a +70 °C (versión comercial)

Aplicaciones

• Amplificadores de audio portátiles
• Radios AM/FM
• Parlantes activos
• Intercomunicadores
• Proyectos con Arduino
• Amplificación de señales de micrófonos
• Instrumentos musicales
• Kits electrónicos educativos
