Circuito Integrado Regulador LM317

Código: LM317

Especificaciones:

• Tipo: Regulador de voltaje lineal ajustable.

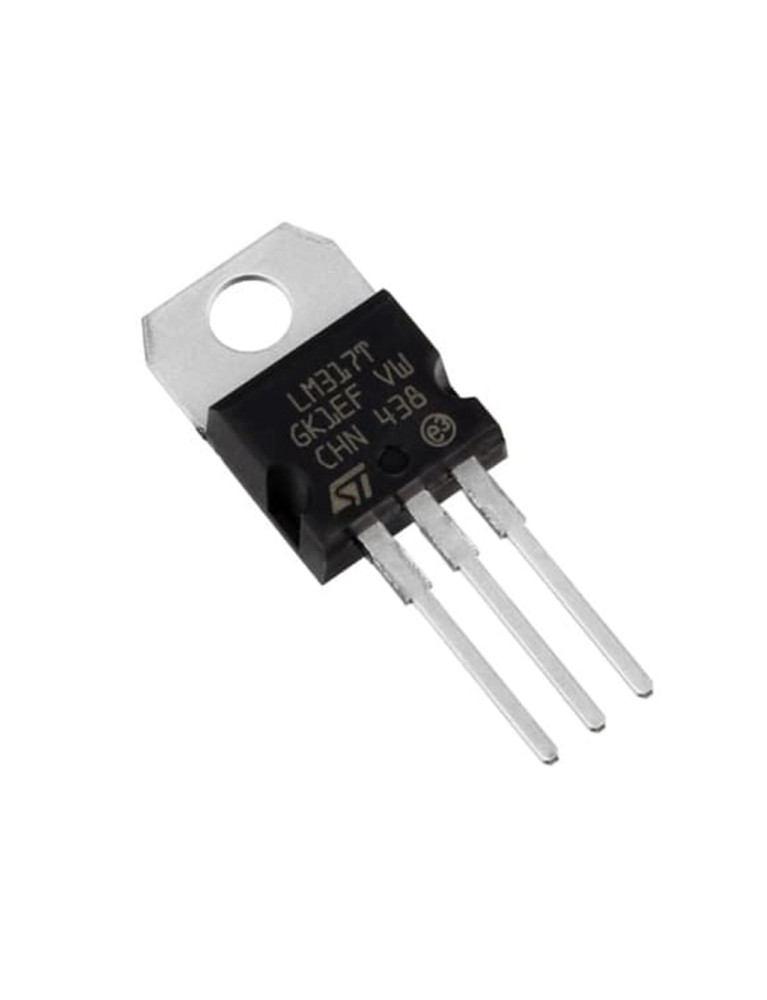

• Encapsulado: TO-220 (como el de la imagen).
• Voltaje de salida: 1.25 V a 37 V (ajustable).
• Voltaje de entrada máximo: 40 V (según el fabricante).
• Corriente máxima de salida: Hasta 1.5 A (con disipador adecuado).
• Voltaje de referencia (Vref): 1.25 V.
• Caída de tensión (Dropout): Aproximadamente 2 a 3 V.
• Protecciones integradas:
  • Limitación de corriente.
  • Protección térmica.
  • Protección contra cortocircuitos.

Pinout (vista frontal)

Con el texto del componente hacia ti:

1. ADJ (Ajuste)
2. OUT (Salida)
3. IN (Entrada)

Tal como aparece en la imagen.

Aplicaciones

• Fuente de alimentación regulable.
• Cargadores de baterías.
• Regulador para Arduino y microcontroladores.
• Fuentes de laboratorio.
• Conversión de voltajes DC.
