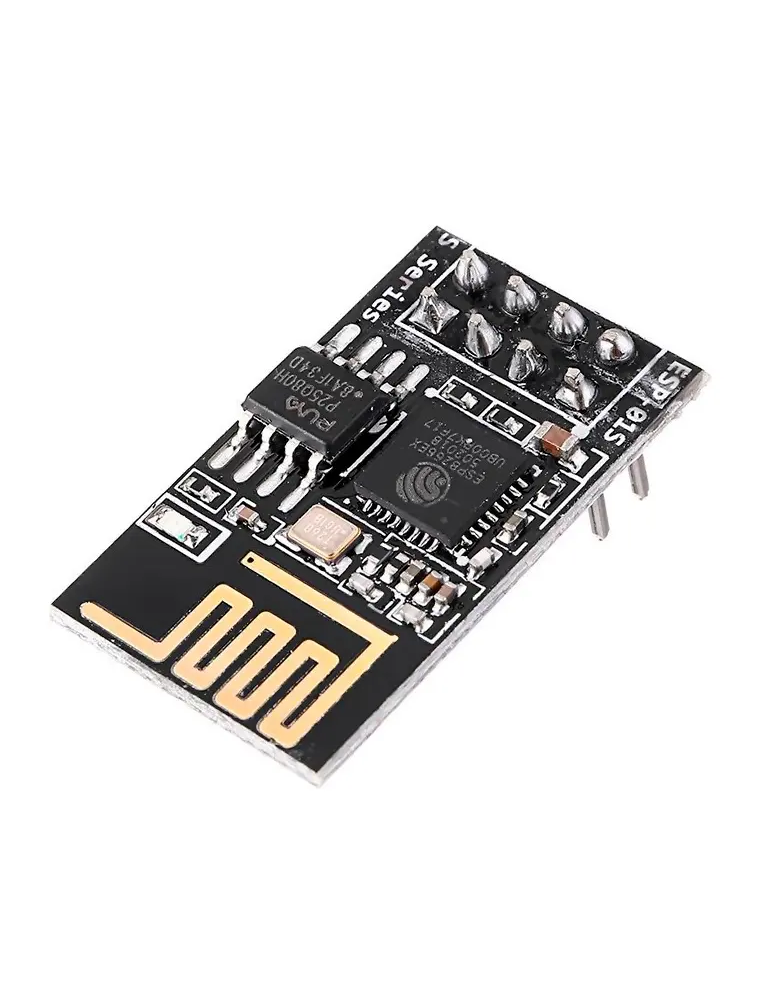

Módulo Wifi ESP01 - ESP8266 Serial UART

El ESP-01 tiene 8 pines, cada uno de ellos está pensado para una tarea concreta.

1. GND es la toma de tierra.
2. GPIO2 es una entrada salida de propósito general. Es el pin digital número 2.
3. GPIO0 es una entrada salida de propósito general. Es el pin digital número 0.
4. RXD es el pin por donde se van a recibir los datos del puerto serie. Trabaja a 3,3 V. También se puede utilizar como pin digital GPIO: sería el número 3.
5. TXD es el pin por donde se van a transmitir los datos del puerto serie. Trabaja a 3,3 V. También se puede utilizar como pin digital GPIO: sería el número 1.
6. CH_PD pin para apagar y encender el ESP-01: si lo ponemos a 0 V (LOW) se apaga, y a 3,3 V (HIGH) se enciende.
7. RESET pin para resetear el ESP-01: si lo ponemos a 0 V (LOW) se resetea.
8. Vcc es por donde alimentamos el ESP-01. Funciona a 3,3 V y admite un máximo de 3,6 V. La corriente suministrada debe ser mayor que 200 mA.
